스킬 셋 : 납땜

introducing_make_skill_sets

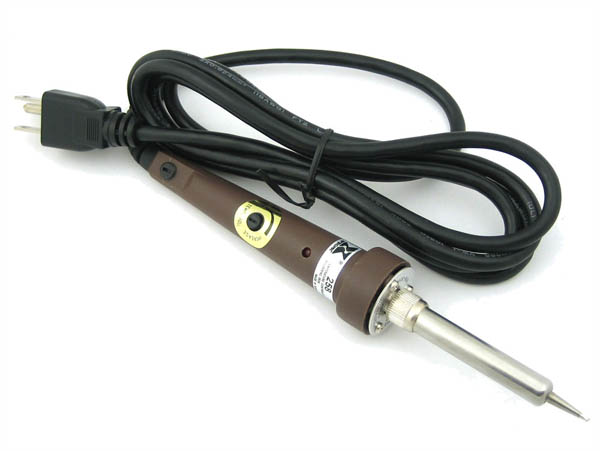

인두 사진

Xytronic 258, 쓸만한 초보자용 만능 인두

납땜은 기본 중의 기본입니다. 몇 년 동안 독자 여러분에게 납땜하는 법을 가르쳐 왔습니다만, 덕분에 몇몇 독자분에게라도 납땜을 시작하는 계기가 되었으면 하는 마음입니다. 아직 시작하지 못하셨다구요? 그렇다면 이번이 기회입니다. 납땜은 전혀 어렵지 않거든요. 약간의 연습과 몇가지 도구만 있으면 됩니다. 무엇이든 좋습니다. 먼저 오래된 전자기기 몇 개를 모아서 자리에 앉습니다. 인쇄 회로 기판(PCB)에 부품들을 고정하는 납을 제거한 다음 다시 납땜해 보세요. 두 손만 멀쩡하다면 반짝반짝한 납을 어렵지 않게 땜질할 수 있을 겁니다(아래 그림에 어떻게 하면 되는지 잘 설명해 놓았답니다). 그러고 나면 저렴한 초보자용 키트를 다룰 준비가 된 것 입니다. 키트에 부품들을 납땜한 후 제대로 작동이 되나요? 축하합니다. 납땜의 달인이 되셨습니다! 납땜하는 법을 익힌고 나면 무엇이든 할 수 있습니다. 이 시리즈에서 우리가 다룰 모든 것을 말이죠.

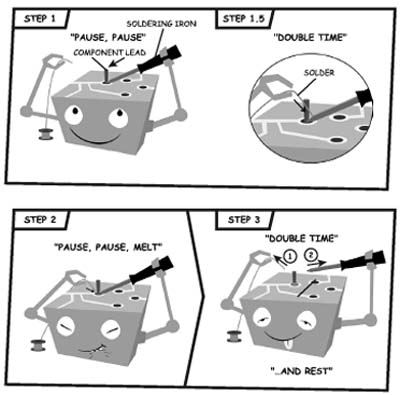

납땜 춤
납땜 춤”을 춥시다. 요즘 잘나간다는 긱geek사이에서 유행하고 있답니다.

기본적인 납땜 순서를 숙지하고 어느 정도 연습을 마쳤다면 다음의 몇가지 팁을 기억해 놓으세요.

  • 좀 더 투자해서 쓸만한 인두를 사시기 바랍니다. 처음부터 온도 조절이 가능한 최고급 납땜기를 살 필요는 없습니다만, 만원 남짓한 싸구려 물건을 사는 것도 곤란합니다. 3~4만원 정도는 각오해야 합니다. 조그만 가변저항으로 온도를 조절할 수 있는 30W 범위의 인두가 좋습니다. 민감한 부품에는 온도를 낮춰서 납땜할 수 있으니까요. 여러분에게 필요한 필수 납땜도구를 살펴보시기를 추천합니다. Maker Shed의 기사인 메이크: 고급 전동공구에 쓸만한 초보자용 인두와 회로 구성 및, 납땜하고 납을 제거할 때 필요한 기타 도구들의 목록이 있습니다.
  • 인두를 깨끗하고 뜨겁게 유지하세요! 특히 초보자일수록 인두 끝을 깨끗하고 뜨겁게 유지하고 회로 기판과 부품의 납부분을 깨끗하게 정리하는 일의 중요성을 과소평가하는 경향이 있습니다. 부품이 지저분하면 납이 붙질 않습니다. 인두를 깨끗하게 유지하고, 인두 끝을 납으로 코팅(인두 끝에 납을 씌워서 열이 잘 전달되도록 합니다)해 두어야만 열을 잘 전달할 수 있습니다. 납으로 코팅하는 것 외에도, 물을 묻힌 스펀지(또는 쇠 수세미)로 인두 끝을 빛날 정도로 깨끗하게 닦아줄 필요도 있습니다. 전용 녹색 수세미로 납땝할 기판과 부품의 납부분을 반짝반짝하게 닦아 주는 것도 좋습니다.
  • 보조기구도 꼭 필요합니다. 클램프나 바이스는 납땜할 때 회로기판과 부품을 붙잡아주는 역할을 하는 작은 지그jig입니다. 납땜을 하는 동안 부품들을 붙잡아줄 친구가 있다면 몰라도, 납땜작업은 손이 세 개라도 모자랍니다. 보조기구는 저렴한 편이니 여러 개를 사두는 것이 좋습니다. 확장이 가능한 멋진 특제 바이스를 제작하는 방법을 나중에 소개하겠습니다.
  • 밝은 조명과 쾌적한 통풍도 중요합니다. 작업실에 아주 좋은 조명이 설치되어 있어야 합니다. 납땜을 점검하고 쇼트(붙어서는 안되는 곳이 납으로 연결되는 것)를 찾아내려면 확대경 달린 조명이 가장 좋습니다. 그리고 납 연기는 생물체에게 안 좋으므로 환기가 잘되는 공간에서 작업하세요. 첫번째 전자 제품 제작 프로젝트로 소형 제연기를 만들어 보는 것도 좋겠군요.

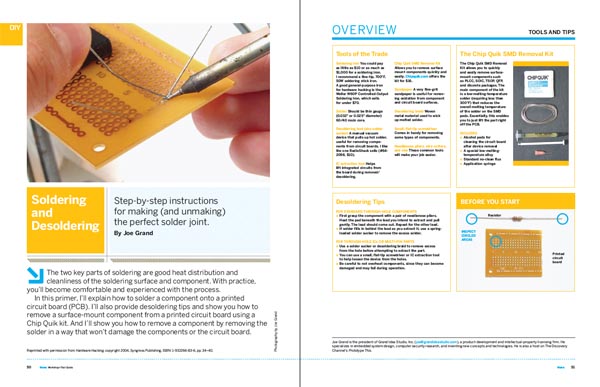

메이크: 작업실 및 도구에 관한 궁극의 가이드에서 조 그랜드가 납땜 및 납 제거의 기본을 다뤄 놓았습니다(원래 메이크 1권에 실린 거랍니다). 여기서 무료로 다운받을 수 있습니다.


스크린용 저해상도
인쇄용 고해상도

전기 작업대를 꾸미는 기본적인 도구, 작업실 차리기, 휴대용 작업대 만들기 등 작업실을 만드는 법에 대한 훌륭한 초보자용 기사들도 많습니다.

아래 두개의 비디오 중 첫 번째는 브리 페티스와 조 그랜드의 주말 프로젝트입니다. 두 번째는 메이크: 텔레비젼의 단편인데, 여러분에게 납땜의 기초에 대해 보다 시각적으로 알려줄 것입니다.

납땜 시범 – 메이크 비디오 프로젝트


메이커가 메이커에게 – 메이크: 텔레비전의 납땜편

납땜을 배우면서 질문이 있는 독자분들은 아래에 댓글을 달아주세요. 노련한 전문가이시거나 팁이 있다면 공유해 주시기 바랍니다!

추가:
메이크: 온라인에서 납땜에 관련한 기사를 모아봤습니다.
