How-To: 빠르고! 저렴하게! 납땜용 작업대 만들기

MAKEcation

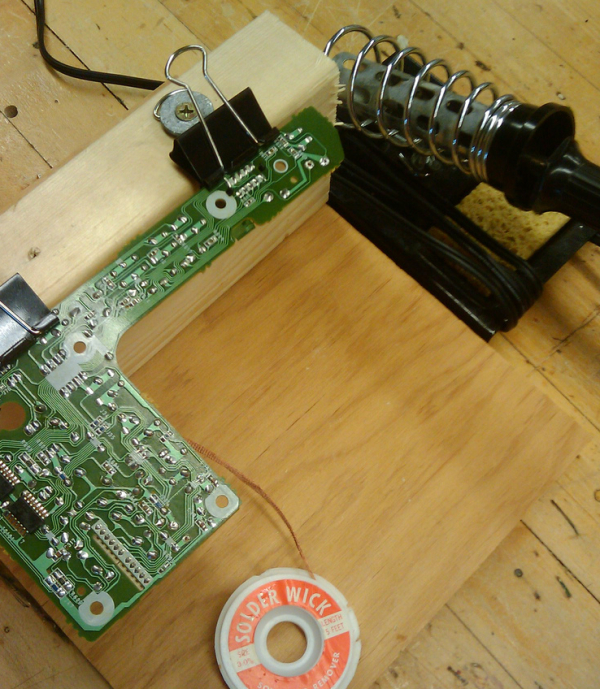

납땜용 작업대

이번 학기에 납땜하는 방법을 가르쳐야 하는 선생님이신가요? 그렇다면 학생들에게 납땜용 바이스 혹은, 기판이 움직이지 않도록 고정해주는 물건이 필요하다는 것을 염두에 두셔야 합니다. 기판과 부품들을 책상 위에 죽 늘어놓고 손으로 붙잡고 납땜을 하는 것보다는 부품을 단단히 고정하고 작업을 할 때 납땜하는 방법을 훨씬 빠르게 익힐 수 있습니다. 저는 동생이 옛날에 아마추어 라디오인 히스키트(HeathKit)의 기판을 납땜할 때 사용하던 파나바이스(PanaVise)를 쓰면서부터 납땜용 작업대를 원하는 마음이 간절해졌습니다. 하지만 파나바이스처럼 사용하기에 아주 편리하면서 잘 만들어진 제품은 너무 비싸기도 하거니와 교실에서 사용하기에는 쉽게 부서질 염려가 있었지요. 대신에 이 녀석은 부품 상자 안에 있던 부품들과 주변 철물점이나 집 안에서 쉽게 구할 수 있는 물건들만 조금 있다면 쉽게 만들 수 있습니다.

처음으로 만든 납땜용 작업대는 매우 간단한 구조였습니다. 2cm 두께의 합판 조각 위에 투 바이 포 각목을 붙였습니다. 바인더 클립과 와셔를 각목 위에 올리고, 와셔의 금속판이 클립의 금속 손잡이를 고정할 수 있도록 단단하게 나사를 조였습니다. 처음에는 재활용 상자에 있던 페트병으로 부품들을 고정할까도 생각을 해보았지만, 뜨거운 인두 주변에 플라스틱을 두는 것은 좋지 않은 생각이었습니다. 첫번째 작품에서 몇 가지 문제가 발생한 덕분에 새로 제작하기로 했습니다. 이 프로젝트의 목적은 실용적인 도구, 즉 아이들이 집에서 사용하거나, 혹은 학교에서 납땜용 작업대가 여러 개 필요할 때 아이들이 빠르고 저렴하게 직접 만들 수 있는 물건을 만드는 것이었습니다.

이 프로젝트를 하며 배울 수 있는 기술들(원하는 기술을 집중적으로 가르치는 것도 좋습니다.)

  • 재단용 치수 재기
  • 톱으로 재단하기
  • 마이터 박스나 전동 톱으로 재단하기
  • CAD를 이용해 설계하기(일체형 혹은 조립식으로 설계할 수 있으며, 젊어서 고생은 사서도 한다고 생각하는 사람이라면 나사 구멍까지 설계해도 상관없답니다.)
  • 제작 도면을 보고 실제로 제작하기
  • 제조 공정
  • 하나의 제품을 대량 생산하기

필요한 재료:

  • 바인더 클립 2개
  • 15cm 길이의 투 바이 포(2″ x 4″) 각목
  • 크기 15 x 20cm, 두께 1.3cm 혹은 2cm의 합판,
  • 3cm 이상의 석고보드용 나사 5개
  • 나사에 맞는 와셔 2개

도구

  • 자 또는 줄자
  • 재단할 곳을 표시할 연필
  • 톱 (손톱 혹은 전동 톱)
  • 스크류 드라이버나 전동 드라이버
  • 안전 고글 및 안경

제작순서

  1. 합판 한 장을 가지고 일을 시작합니다. 가로세로 15 x 20cm 크기면 충분하지만, 더 크게 만들어도 좋습니다.
  2. 나무 위에 연필로 재단할 곳을 길이에 맞게 표시합니다.
  3. 합판의 짧은 쪽 길이에 맞춰 투 바이 포 각목을 잘라냅니다.
  4. 합판의 한쪽 끝에서 6~7cm 정도 공간을 두고 각목을 놓은 다음, 각목의 위치를 합판 위에 표시합니다. 나중에 남는 공간 위에 납이나 기타 재료를 담아둘 조그만 상자를 붙일 수도 있습니다.
  5. 합판을 뒤집습니다. 작업을 수월하게 하려면 각목을 바이스로 단단하게 고정한 다음 합판과 각목을 세 개의 나사로 고정합니다.
  6. 합판을 다시 뒤집은 다음 각목 위 적당한 위치에 두 개의 바인더 클립을 놓습니다.
  7. 나사에 와셔를 끼우고 바인더 클립이 움직이지 않도록 고정합니다.
  8. 여러분의 납땜용 작업대가 모두 완성되었습니다!

추가작업

보관함

작업대에 한두 개의 보관함을 다는 것도 가능합니다. 이 상자 안에 납 제거기, 납, LED, 스위치, 저항 등의 물건을 보관할 수 있습니다. 구멍을 뚫을 합판의 두께보다 최소 3mm 정도는 짧은 나사를 사용해야 합니다.

인두 받침대

각목 측면에 2cm 길이의 아이볼트를 달아 인두 받침대를 만들 수 있습니다. 인두 끝에서 발생하는 열이 유지될 수 있도록 설계해아 하며, 가위로 자른 음료수 캔을 짧은 나사 한 두개로 고정해서 사용하면 쓸만합니다.

인두 클리너

놋쇠나 구리로 만든 수세미를 인두 끝을 닦는 용도로 훌륭하게 사용할 수 있습니다. 작은 나사와 펜더가 넓은 와셔(구멍은 작고, 판은 큰 와셔)를 사용해 합판에 단단히 고정합니다. 철로 만든 수세미를 사용해서는 안 되는 이유는 다음과 같습니다. 철 수세미로 인두 끝을 닦으면 인두에 흠집이 나기도 하거니와, 쇠로 된 물건이 쉽게 그을린다는 것을 아이들도 언젠가는 알게 될 것이며, 결국 근처 소방서에서 사람이 찾아올 것입니다.

CAD

작업대를 실제로 제작하기 전과 그 후에 가상 모델링을 보여줌으로써 학생들에게 CAD를 비롯한 강력한 도구들에 대해 알려줄 수도 있습니다.

5000원도 안되는 돈으로, 학생들의 작업을 도울 수 있는 납땜용 작업대를 제작할 수 있습니다. 만약 이 물건을 통해 아이들이 물건의 제작이나 CAD에 관심을 두게 된다면, 유용하고 재미있는 다른 작업들을 소개해주고 아이들이 전기 전자의 세계로 모험을 떠날 수 있도록 준비를 도와주는 것도 좋겠군요.
